F'sistemi ta' kontroll industrijali, tagħmir ta' awtomazzjoni, u wiring elettriku intern, komponent li jidher żgħir -il-kejbil H05V-K- spiss għandu rwol kritiku. L-għażla tal-wajer ta 'konnessjoni interna t-tajba mhux biss taffettwa l-istabbiltà u s-sigurtà tas-sistema iżda wkoll tiddetermina l-effiċjenza fl-ispiża u l-faċilità ta' manutenzjoni.
Jekk qed tagħżel wajers għal kabinetti tal-kontroll, pannelli elettriċi, jew wajers tat-tagħmir, tifhem xiexH05V-K cablehuwa - id-definizzjoni, l-istruttura, il-prestazzjoni, l-applikazzjonijiet, u r-rekwiżiti tal-installazzjoni tiegħu - jistgħu jgħinuk tieħu d-deċiżjoni t-tajba.
Dan l-artikolu joffri ħarsa ġenerali sħiħa tal-kejbils H05V-K u jispjega għaliexDongguan Greater Wire & Cable Co., Ltd.huwa fornitur fdat u sieħeb tekniku f'dan il-qasam.
Definizzjoni u Standards ta'H05V-K Cable
Tifsira tad-Denominazzjoni
"H05V-K" huwa l-kodiċi armonizzat Ewropew għal aWajer iżolat tal-PVC flessibbli-tal-qalba waħda.
- H= Armonizzat (Standard Ewropew)
- 05= Vultaġġ nominali 300/500 V
- V= Insulazzjoni tal-PVC (Polyvinyl Chloride).
- K= Konduttur flessibbli stranded (Klassi 5)
Standards Applikabbli
Kejbils H05V-K jikkonformaw magħhomEN 50525-2-31 / HD 21.3 / VDE 0285-525-2-31standards.
Dawn huma komunement użati madwar l-Ewropa u internazzjonalment taħt approvazzjonijiet IEC u VDE.
Klassifikazzjonijiet Elettriku
- Vultaġġ Rated: 300/500 V
- Vultaġġ tat-test:Sa 2 kV (skont l-istandard)
- Klassifikazzjoni tat-Temperatura:Sa 70 grad
Dawn il-parametri jagħmlu H05V-K ideali għall-użu f'pannelli elettriċi, switchgear, u ambjenti oħra ta' wiring protetti.

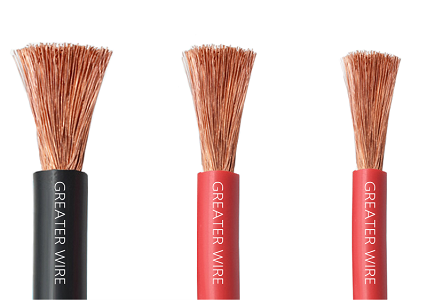

Struttura tal-kejbil
Il-kejbil H05V-K huwa ddisinjat kemm għall-flessibbiltà kif ukoll għas-sigurtà. Il-kostruzzjoni tipika tagħha tinkludi:
| Saff | Materjal / Tip | Funzjoni u Karatteristiċi |
|---|---|---|
| Konduttur | Wajer tar-ram miksi-fin (Klassi 5) | Konduttività u flessibilità eċċellenti, ideali għal mogħdijiet dojoq jew kumplessi |
| Insulazzjoni | PVC (Tip TI.1) | Jipprovdi insulazzjoni elettrika, saħħa dielettrika, reżistenza għas-sħana u għall-fjamma |
| Marki | Tip stampat / manifattur / cross-section | Identifikazzjoni faċli waqt l-installazzjoni jew l-ispezzjoni |
Din l-istruttura tiżgura li l-kejbils H05V-K iżommu kemm is-saħħa mekkanika kif ukoll l-affidabbiltà elettrika anke fi spazji ta 'installazzjoni stretti.
Proprjetajiet Elettriki u Mekkaniċi
Prestazzjoni Elettrika
- Vultaġġ nominali: 300/500 V
- Konduttività għolja minħabba linji tar-ram pur
- Saħħa dielettrika qawwija u reżistenza għall-insulazzjoni
Karatteristiċi Mekkaniċi / Operattivi
- Flessibilità għolja (konduttur tal-Klassi 5), adattat għal liwi frekwenti
- Ritardant tal-fjammi skondEN 60332-1
- Firxa tat-temperatura: –5 gradi sa +60 grad (xi mudelli sa limiti ogħla)
- Reżistenti għal vibrazzjoni moderata u stress tal-liwi
B'mod ġenerali, il-kejbils H05V-K joffru taħlita bilanċjata ta' sigurtà elettrika, flessibilità u durabilità.
Applikazzjonijiet Tipiċi
Minħabba l-flessibbiltà u l-affidabbiltà tagħhom,Kejbils H05V-Khuma ideali għall-wajers interni fi:
- Sistemi ta' awtomazzjoni industrijali(PLC, pannelli tal-kontroll, strumenti)
- Switchboards u cabinets tad-distribuzzjoni
- Wiring intern tal-magna(relays, terminals, invertituri tal-frekwenza)
- Sistemi u attrezzaturi tad-dawl
- Apparat tad-dar u ta' l-uffiċċju(fil-limiti ta' vultaġġ u temperatura nominali)
- Installazzjonijiet niexfa jew protettibħal kondjuwiti jew kanali
H05V-K huwamhux rakkomandatgħal applikazzjonijiet diretti ta 'barra jew ta' stress mekkaniku għoli.
Kif Agħżel il-Cable H05V-K it-Tajjeb
L-għażla tal-kejbil korrett teħtieġ evalwazzjoni ta 'diversi fatturi:
- -erja tas-sezzjoni trasversali / gauge tal-wajer
H05V-K huwa tipikament disponibbli minn0.5 mm² sa 1.0 mm².
Għal kapaċità ta 'kurrent akbar, aqleb għalH07V-K.
- Kapaċità ta' ġarr-kurrent
Irreferi għat-tabelli standard tal-ampaċità skont il-kundizzjonijiet tal-installazzjoni u tat-temperatura.
- Ambjent tal-applikazzjoni
Ikkunsidra t-temperatura, l-umdità, il-vibrazzjoni, u l-espożizzjoni għal kimiċi jew żejt.
- Konsiderazzjonijiet tal-waqgħa tal-vultaġġ
Għal wajers ta'-distanza twila, ivverifika l-waqgħa tal-vultaġġ aċċettabbli.
- Ċertifikazzjonijiet
Agħżel kejbils bilHAR / VDE / CE / RoHS / ULkonformità għall-użu internazzjonali.
- Kodifikazzjoni bil-kulur
Disponibbli f'diversi kuluri għal identifikazzjoni faċli tal-fażi, newtrali u tal-ert.
Billi ssegwi dawn il-passi, tista 'tiżgura konformità kemm teknika kif ukoll regolatorja fil-proġett tal-wajers tiegħek.
Linji Gwida ta' Installazzjoni u Sigurtà
Anke l-aħjar kejbil għandu jiġi installat b'mod korrett biex jaħdem b'mod sikur. Segwi dawn il-prekawzjonijiet ewlenin:
- Raġġ minimu tal-liwi:Tipikament 4–6 × dijametru ta' barra (tvarja skond id-daqs)
- Metodu tat-tqegħid:Installa fi ħdan kondjuwits, kanali, jew kanali protettivi - evita r-rotot espost
- Limiti tat-temperatura:It-temperatura ambjentali għandha tibqa' fil-medda ta' –5 gradi sa +60 gradi
- Ittestjar:Wettaq ir-reżistenza tal-insulazzjoni u t-testijiet dielettriċi wara l-installazzjoni
- Protezzjoni mekkanika:Uża kondjuwits flessibbli jew kmiem protettivi f'żoni ta'-vibrazzjoni għolja
- Konformità:Segwi l-kodiċijiet u l-istandards elettriċi lokali (IEC / CE / UL eċċ.)
Installazzjoni xierqa tiżgura ħajja ta 'servizz itwal u sigurtà tas-sistema.
Tqabbil ma 'Tipi Oħra ta' Cable
| Mudell | Vultaġġ Rated | Tip ta' Konduttur | -Sezzjoni trasversali Medda | Użu Tipiku | Karatteristiċi Ewlenin |
|---|---|---|---|---|---|
| H05V-K | 300/500 V | Flessibbli (Klassi 5) | 0.5 – 1.0 mm² | Wiring intern, pannelli tal-kontroll, installazzjonijiet protetti | Flessibilità eċċellenti, ideali għal ċirkwiti żgħar għal medji |
| H07V-K | 450/750 V | Flessibbli (Klassi 5) | Iktar minn jew ugwali għal 1.5 mm² | Ċirkwiti ta 'tagħbija jew vultaġġ ogħla | Mankijiet ta 'kurrent akbar, insulazzjoni aktar robusta |
| H05V-U | 300/500 V | Solidu (Klassi 1) | Daqsijiet fissi | Wiring riġidu f'ambjenti niexfa | Spiża aktar baxxa, inqas flessibbli, mhux għal spazji stretti |
Jekk il-proġett tiegħek jitlob flessibilità, sigurtà, u kapaċità ta 'vultaġġ moderat,H05V-Khija s-soluzzjoni perfetta.
Għal vultaġġ ogħla jew tagħbijiet kurrenti, agħżelH07V-K.
Għal wajers fiss fejn il-flessibbiltà mhix meħtieġa,H05V-Ujoffri alternattiva ta'-baġit.
Għaliex Agħżel Dongguan Greater Wire & Cable Co., Ltd.
FlDongguan Greater Wire & Cable Co., Ltd., aħna mhux biss nimanifatturaw kejbils - aħna nwasslu affidabbiltà, kwalità, u sħubija fit-tul-. Hawn għaliex il-klijenti mad-dinja kollha jafdawna għal soluzzjonijiet H05V-K:
- Manifattura tad-dwana
Produzzjoni flessibbli għal diversi daqsijiet, tulijiet, kuluri, u marki - imfassla għall-bżonnijiet tal-proġett tiegħek.
- Kontroll strett tal-Kwalità
Kull rukkell jgħaddi minn testijiet ta 'vultaġġ, insulazzjoni, reżistenza u tixjiħ biex jiggarantixxi prestazzjoni konsistenti.
- Prodotti Ċertifikati
Il-kejbils tagħna jikkonformaw magħhomHAR / CE / VDE / RoHS / ULċertifikazzjonijiet għall-kompatibilità tas-suq globali.
- Appoġġ Tekniku Professjonali
Kemm jekk il-proġett tiegħek huwa żgħir jew kbir, noffrukonsultazzjoni teknika bla ħlasuassistenza tad-disinn tal-wajers.
It-timijiet tagħna ta' qabel-bejgħ u ta' wara-bejgħ huma disponibbli f'kull ħin biex isolvu l-isfidi tal-installazzjoni tiegħek.
- Ordni flessibbli u Kunsinna
Aħna naċċettaw kemm ordnijiet żgħar kif ukoll bl-ingrossa, b'ċikli ta 'produzzjoni veloċi u tbaħħir affidabbli madwar id-dinja.
- Klijent-l-ewwel Filosofija
Aħna impenjati għal prezzijiet trasparenti, servizz ta'-kwalità għolja, u bini ta'-kooperazzjoni fit-tul ibbażata fuq il-fiduċja u l-prestazzjoni.
Ikkuntattjana
Qed tfittex fornitur affidabbli għalKejbils H05V-Kjew soluzzjonijiet oħra tal-wajers?
Ikkuntattjana llum - aħna lesti nappoġġaw il-proġett li jmiss tiegħek b'servizz professjonali u prezzijiet kompetittivi.
Dongguan Greater Wire & Cable Co., Ltd.
📞 Tel / WhatsApp / WeChat: +86 135 1078 4550
📞 Sostitut: +86 136 6257 9592
✉️ Email:manager01@greaterwire.com
Irrispettivament mid-daqs tal-proġett tiegħek, aħna nipprovdu appoġġ tekniku sħiħ u servizz ta' wara{0}}bejgħ affidabbli.
Ejjew ngħinuk issib is-soluzzjoni ideali tal-kejbil H05V-K - aktar sigura, sempliċi u aktar intelliġenti.
