1. X'inhumaThhn wajer?
THHN tfisser għal miksija miksija b'reżistenza għolja għan-najlon, li huwa kejbil ċertifikat standard UL bil-karatteristiċi li ġejjin:
Temperatura tax-xogħol:Sa 90 grad f'ambjent xott
Materjal ta 'insulazzjoni:Insulazzjoni tal-PVC (Polyvinyl Chloride), għant tan-najlon ta 'barra
Vultaġġ Rated:600V
Standards:Ikkonforma ma 'UL 83, UL 1063, CSA C22.2 Nru 75, eċċ.
2. Differenza fundamentali fl-istruttura tal-konduttur
Id-differenza fil-qalba bejn wajer mitluq u wajer solidu THHN tinsab fil-mod kif jinbena l-konduttur:
Thhn wajer soliduhuwa magħmul minn konduttur tar-ram mhux segmentat. Din l-istruttura hija sempliċi, għandha konduttività eċċellenti, saħħa mekkanika għolja, iżda flessibilità ħażina.
Thhn wajer mitluqhuwa magħmul minn wajers tar-ram fini multipli mibrumin flimkien biex jiffurmaw konduttur komplet. Din l-istruttura ssaħħaħ il-flessibilità tal-wajer, u tagħmilha aktar faċli li tadatta għal rekwiżiti kumplessi ta 'rotta jew liwi.
Din id-differenza fl-istruttura tal-konduttur tiddetermina direttament id-differenza tal-prestazzjoni bejn it-tnejn fl-użu, u taffettwa wkoll l-ambjent applikabbli tagħhom u l-ħajja tax-xogħol.
| Karatteristiċi | Thhn wajer solidu | Thhn wajer mitluq |
| Kostruzzjoni tal-Konduttur | Konduttur tar-ram tal-qalba waħda | Konduttur tal-wajer tar-ram mitluq |
| Flessibilità | Iebsa, kważi ma tistax tissarraf | Estremament flessibbli u liwka |
| Kapaċità tal-ġarr kurrenti | Relattivament baxx (minħabba dissipazzjoni tas-sħana ħażina) | Relattivament għoli (minħabba dissipazzjoni aħjar tas-sħana) |
| Reżistenza sismika | Fqir (faċli biex tkisser) | Eċċellenti (adattat għall-ambjent tal-vibrazzjoni) |
| Kumplessità tal-installazzjoni | Installazzjoni sempliċi, adattata għall-penetrazzjoni tal-pajpijiet | Installazzjoni kumplessa, proċessar tat-terminal meħtieġ |
| Applikazzjonijiet | Wajers fissi, bħal ħitan residenzjali | Tagħmir ta 'ġewwa, kabinett ta' distribuzzjoni, wajers flessibbli meħtieġa |
3. Flessibilità u operabilità
F'xenarji ta 'installazzjoni elettrika li jeħtieġu liwi frekwenti, dawriet jew penetrazzjoni tal-pajpijiet, il-flessibilità tal-wajer hija partikolarment importanti. THHN Stranded Wire huwa aktar artab u aktar faċli biex titgħawweġ mill-wajer mitluq mit-THHN minħabba li huwa magħmul minn linji multipli ta 'filamenti mibrumin flimkien, u dan jagħmilha aktar adattata għal spazji dojoq u strutturi kumplessi.
B'kuntrast, wajer solidu THHN huwa relattivament riġidu minħabba l-istruttura ta 'linja waħda. Għandu vantaġġi ovvji meta jħaddem distanzi twal jew f'linji dritti, iżda huwa diffiċli li jiġu installati f'xenarji li jeħtieġu liwi, coiling jew li jgħaddu minn pajpijiet imqaxxra, u għodod speċjali jistgħu jkunu meħtieġa għall-ipproċessar.
Għalhekk, mill-perspettiva tal-flessibilità, il-wajer mitluq huwa aktar adattat għal okkażjonijiet fejn l-ispazju huwa limitat jew huma meħtieġa bidliet fil-wajers ta 'frekwenza għolja, filwaqt li l-wajer solidu THHN huwa aktar adattat għal ambjenti stabbli u regolari tal-wajers.
4. Differenzi fil-prestazzjoni elettrika
Għalkemm il-materjali tal-konduttur taż-żewġ tipi ta 'kejbil THHN huma l-istess, it-tnejn huma wajer tar-ram THHN b'konduttività eċċellenti, huma jwettqu ftit differenti f'ambjenti ta' frekwenza għolja jew trasmissjoni fuq distanza twila.
THHN Solid Wire għandu effiċjenza ta 'konduzzjoni kemmxejn ogħla fit-teorija, speċjalment f'sistemi DC jew sistemi ta' frekwenza baxxa, fejn il-kurrent huwa kkonċentrat prinċipalment ġewwa l-konduttur kollu. Wajer solidu THHN jista 'jipprovdi reżistività aktar baxxa u kapaċità ta' ġarr ta 'kurrent aktar b'saħħitha.
F'sistemi AC ta 'frekwenza għolja, minħabba l-eżistenza ta' l- "effett tal-ġilda", il-kurrent għandu tendenza li jiċċirkola fuq il-wiċċ tal-konduttur. Iż-żoni tal-wiċċ multipli tal-wajer mitluq jistgħu jferrxu b'mod aktar effettiv il-kurrent, u jagħmlu l-vantaġġ tal-prestazzjoni tiegħu f'sistemi ta 'frekwenza għolja aktar ovvji. Barra minn hekk, l-istruttura tal-wajer tal-bini THHN mitluq tgħin ukoll biex tnaqqas l-interferenza elettromanjetika.
B'mod ġenerali, wajer elettriku THHN solidu għandu konduttività kemmxejn aħjar fis-sistemi DC ta 'frekwenza baxxa, filwaqt li l-wajer elettriku THHN mitluq għandu aktar vantaġġi f'sistemi ta' wajers kumplessi ta 'frekwenza għolja.
5. Differenzi fil-metodi ta 'installazzjoni u wajers
Mill-perspettiva tal-installazzjoni, il-kejbil THHN mitluq u l-kejbil solidu THHN għandhom ukoll differenzi sinifikanti fil-metodi tal-wajers.
Wajer tar-ram solidu THHN huwa aktar adattat għall-inserzjoni f'terminals jew konnetturi tat-tip bil-kamin. L-istruttura riġida tagħha hija faċli biex tissakkar u tissakkar, u tinstab komunement f'postijiet fissi bħal pannelli elettriċi u kaxex tal-ġonta. Huwa faċli li tinstalla u għandha stabbiltà għolja, speċjalment adattata għal installazzjoni permanenti.
Wajer tar-ram mitluq fit-THHN huwa aktar flessibbli, u għalhekk it-terminali tal-crimping jew l-iwweldjar spiss jintużaw meta wajers biex tevita l-bifurcation tal-wajer tar-ram. F'xi metodi ta 'konnessjoni, jekk ma jintużax adapter, jista' jirriżulta kuntatt ħażin jew reżistenza miżjuda. Għalhekk, l-installazzjoni ta 'kejbil THHN mitluq teħtieġ rekwiżiti tekniċi ogħla, u għodod professjonali huma meħtieġa għal tqaxxir, crimping jew crimping.
Meta tħaddem mhux kwalifikat, il-kejbil Solid THHN huwa aktar mgħaġġel biex tinstalla; Iżda fi proġetti li jeħtieġu stralċ jew wajers attivi, wajer mitluq juri flessibilità akbar.
6. Oqsma ta 'applikazzjoni u okkażjonijiet applikabbli
Minħabba karatteristiċi ta 'prestazzjoni differenti, l-għażla taż-żewġ tipi ta' kejbil THHN f'applikazzjonijiet attwali għandha wkoll xi enfasi.
Wajer solidu THHN ġeneralment jintuża għal wajers elettriċi permanenti f'bini, bħal kabinetti ta 'distribuzzjoni, wajers tal-pajpijiet tal-ħajt, pannelli elettriċi u switchgear. Ir-riġidità tagħha hija adattata għal ambjenti ta 'installazzjoni rranġati sewwa u strutturati b'mod ċar.
Wajer Stranded THHN huwa aktar adattat għal tagħmir industrijali, għodod tal-enerġija, kontroll tal-mutur, kabinetti tal-kontroll tal-għodda tal-magni u applikazzjonijiet oħra li jeħtieġu moviment frekwenti jew strutturi kumplessi, speċjalment għal linji ta 'konnessjoni interni jew xenarji tal-wajers flessibbli.
Barra minn hekk, f'vetturi tat-trasport (bħal karozzi, vapuri, u ajruplani), minħabba l-ispazju żgħir u l-ħtieġa għal reżistenza għall-vibrazzjoni, il-wajer THHN mitluq huma ġeneralment preferuti.
7. Durabilità u Propjetajiet Mekkaniċi
F'termini ta 'durabilità, iż-żewġ tipi ta' kondutturi għandhom ukoll il-vantaġġi tagħhom stess.
Il-wajer solidu THHN għandu saħħa mekkanika qawwija u reżistenza għall-ossidazzjoni f'xenarji ta 'installazzjoni fissa minħabba l-istruttura sempliċi tagħha u l-ebda lakuni ta' brim interni. Għandu probabbiltà baxxa ta 'ksur, speċjalment f'ambjent statiku b'ħajja twila ta' servizz.
Għalkemm il-wajer THHN mitluq għandu flessibilità eċċellenti, huwa jwettaq aħjar f'sitwazzjonijiet ta 'vibrazzjoni ta' frekwenza għolja u frekwenti, u mhux faċli biex tkisser jew tittieħed frattura ta 'għeja. F'ambjenti dinamiċi, l-affidabbiltà tagħha hija aħjar minn wajer solidu THHN.
Fi kliem ieħor, wajer elettriku Solid THHN huwa aktar adattat għal applikazzjonijiet "statiċi", filwaqt li l-wajer elettriku THHN mitluq huwa aktar adattat għal xenarji "dinamiċi".
8. Tqabbil tal-ispejjeż u l-ekonomija
F'termini ta 'spejjeż, il-wajer solidu THHN huwa ġeneralment irħas. Dan huwa dovut għall-proċess ta 'manifattura relattivament sempliċi tiegħu, effiċjenza għolja ta' produzzjoni, u telf ta 'materjal baxx. Għalhekk, fi proġetti ta 'kostruzzjoni fuq skala kbira, jekk it-triq tal-wajers hija ċara u relattivament regolari, l-użu ta' wajer solidu THHN jista 'jiffranka ħafna spejjeż.
B'kuntrast, il-produzzjoni ta 'wajer stranded THHN tinvolvi l-proċess ta' brim ta 'fergħat multipli ta' wajers fini, li għandu spejjeż ogħla ta 'xogħol u magna, u l-prezz għal kull tul ta' unità huwa ġeneralment ogħla minn dak tal-kejbil solidu THHN. Madankollu, jekk l-iffrankar tax-xogħol u l-affidabbiltà ogħla miġjuba mill-installazzjoni flessibbli tiegħu huma kkunsidrati, il-kejbil THHN mitluq jista 'effettivament ikun aktar ekonomiku f'xi proġetti speċifiċi.
Għalhekk, l-għażla tal-wajer m'għandhiex biss tħares lejn il-prezz materjali, iżda għandha wkoll tkun ikkunsidrata flimkien mal-kumplessità tal-installazzjoni u l-baġit ġenerali.
9. Thhn wajerstandards u ċertifikazzjonijiet
Kemm il-wajer mitluq u l-wajer solidu THHN iridu jikkonformaw mal-istandards li ġejjin:
UL 83:Assoċjazzjoni Nazzjonali tal-Manifatturi Elettriċi (NEMA) Standard
CSA:Ċertifikazzjoni tal-Assoċjazzjoni tal-Istandards Kanadiżi
Rohs:Restrizzjoni ta 'Direttiva ta' Sustanzi Perikolużi
VW -1 Test ritardant tal-fjamma:Test tal-ħruq tal-fjamma vertikali
Barra minn hekk, THHN Stranded Wire ħafna drabi jintuża fl-industrija bħala wajer UL 1063 MTW (wajer tal-għodda tal-magna).
10. Status tas-Suq u Speċifikazzjonijiet Fakultattivi
Fis-suq tal-materjal elettriku, kemm il-wajer mitluq u l-wajer solidu THHN huma disponibbli b'mod wiesa '. L-ewwel normalment tipprovdi speċifikazzjonijiet minn AWG 14 Solid Thhn għal wajer Thhn 1 0 solidu, filwaqt li dan tal-aħħar normalment jipprovdi speċifikazzjonijiet minn AWG 14-il wajer Stranded Thhn għal wajer tar-ram stranded 1\/0 jew saħansitra akbar. L-utenti jistgħu jagħżlu l-mudell xieraq ibbażat fuq fatturi bħall-kapaċità tal-ġarr tal-kurrent, metodu ta 'tqegħid, livell ta' vultaġġ, eċċ.

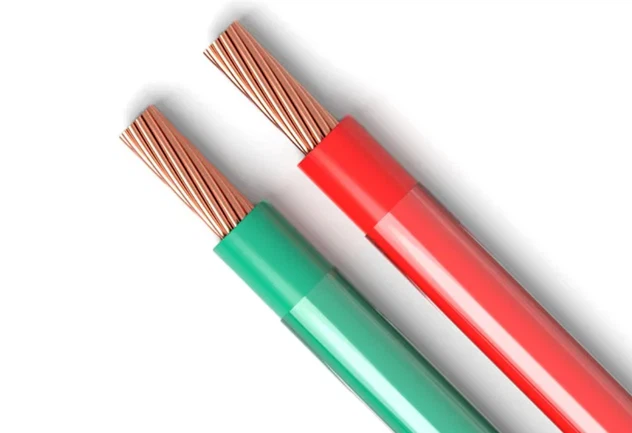

B'mod ġenerali, speċifikazzjonijiet żgħar (bħal 14-il wajer solidu THHN, 12 wajer tar-ram solidu, 10 wajer solidu THHN) huma aktar spiss fil-forma ta 'wajer solidu THHN, li huwa adattat għal wajers residenzjali; Filwaqt li speċifikazzjonijiet kbar (bħal 4 gauge thhn cable, 500 mcm thhn wajer, 4 0 wajer thhn) huma l-aktar wajer mitluq, li huwa konvenjenti għall-wajers u l-liwi. Barra minn hekk, hemm ukoll għażliet ta 'kulur sinjuri, bħal iswed, aħmar, abjad, blu, aħdar, eċċ., Li jintużaw biex jidentifikaw użi ta' ċirkwiti differenti.
11. Kif tagħżel it-tip it-tajjeb ta 'Thhn wajer
Għalkemm il-wajer mitluq u l-wajer solidu THHN għandhom l-istess standards materjali u konsistenti, huma għandhom il-vantaġġi u l-iżvantaġġi tagħhom f'termini ta 'flessibilità, prestazzjoni elettrika, metodi ta' installazzjoni, u oqsma ta 'applikazzjoni minħabba strutturi differenti ta' kondutturi.
L-aspetti li ġejjin għandhom jitqiesu b'mod komprensiv meta tagħżel:
1. Kumplessità tal-WIRING: Jekk il-wajers jeħtieġ li jitgħawġu diversi drabi, wajer mitluq huwa rrakkomandat.
2. Ambjent ta 'Applikazzjoni: Wajer solidu huwa preferut għal wajers fiss u penetrazzjoni tal-pajpijiet tal-ħajt, u wajer mitluq jintuża għall-konnessjoni interna ta' tagħmir jew xeni mobbli.
3.Installazzjoni Għodod u Kapaċitajiet Tekniċi: Jekk it-teknoloġija fuq il-post hija inkonvenjenti, wajer solidu huwa aktar faċli biex tinstalla.
4.Budget u spiża: Wajer solidu bi prezz aktar baxx jista 'jkun preferut għal kostruzzjoni fuq skala kbira.
5. Ir-rekwiżiti tas-sigurtà u regolatorji: Agħżel skont l-ispeċifikazzjonijiet tat-tagħmir u l-istandards nazzjonali biex tiżgura s-sigurtà u l-konformità.
Il-fehim u l-ħakma tad-differenza bejn il-wajer mitluq u l-kejbil solidu THHN huwa prerekwiżit importanti biex tiżgura tħaddim effiċjenti u sikur ta 'sistemi elettriċi. Permezz tal-għażla xjentifika, mhux biss l-effiċjenza tal-kostruzzjoni tista 'titjieb, iżda wkoll il-ħajja tas-servizz tas-sistema tista' tiġi estiża, l-ispejjeż tal-manutenzjoni jistgħu jitnaqqsu, u l-valur fit-tul jista 'jiġi massimizzat.
