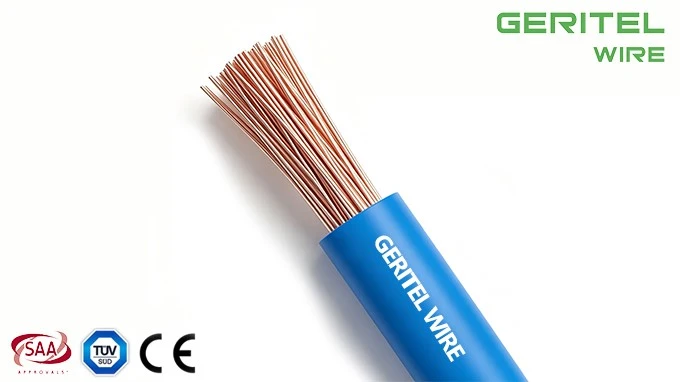

marshalling cabinets wiring cable

Konduttur tal-Panew Flessibbli għal Strumenti, Relays u Terminali

Il-kabinetti tal-istrumentazzjoni jeħtieġu wajers interni ordnati sabiex it-terminals, l-indikaturi, il-miters u l-apparat ta 'kontroll jibqgħu faċli biex jiġu identifikati u sservisjati. H07V-K jista' jintuża għalwiring tal-kabinett tal-istrumentazzjonifuq ċirkwiti xierqa fissi jew protetti fejn ikun preferut konduttur ta' qalba waħda flessibbli. Bħala wajer tat-terminal tal-kontroll, il-kostruzzjoni tar-ram miksija fin-tgħin fir-rotot kompatt u l-preparazzjoni tal-ferrule, filwaqt li l-insulazzjoni tal-PVC tappoġġja l-organizzazzjoni taċ-ċirkwiti bbażata fuq il--kulur. GERITEL WIRE jista 'jipprovdi provvista ta' kulur konsistenti, stampar tad-dwana u appoġġ ta 'dokumenti tekniċi għall-manifatturi tal-pannelli. Konduttur tal-pannelli tal-PVC bħal H07V-K m'għandux jiġi konfuż ma' kejbil ta' strumentazzjoni skrinjat fejn sinjali sensittivi analogi jew ta' komunikazzjoni jeħtieġu lqugħ.

SPEĊIFIKAZZJONIJIET TAL-PRODOTT

flexible wire for marshalling cabinets

Applikazzjonijiet

Wiring tal-pannelli tal-PVC għall-użu fil-pannelli tal-kontroll tal-iswiċċ, tar-relay u tal-istrumentazzjoni ta 'switchgear tal-enerġija u għal skopijiet bħal konnetturi interni f'tagħmir tar-rettifikatur, starters tal-muturi u kontrolluri.

SPEĊIFIKAZZJONIJIET
Klassifikazzjoni tal-Vultaġġ Uo/U	H05V-K:300/500V H07V-K:450/750V
Klassifikazzjoni tat-Temperatura	Fiss: -30 grad sa +70 grad Flessi: -5 grad sa +70 grad
Raġġ tal-Liwi Minimu	Fiss: 6 x dijametru ġenerali
Konduttur	Konduttur flessibbli tar-ram tal-Klassi 5
Insulazzjoni	PVC (Klorur tal-Polyvinyl)

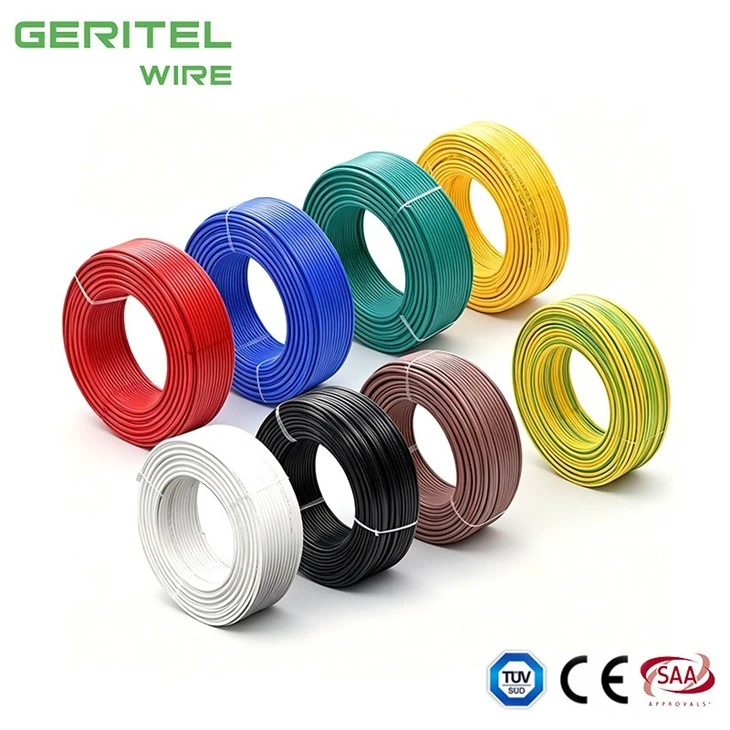

Kulur ta 'Insulazzjoni	Aħmar, Iswed, Blu, Oranġjo, Isfar, Abjad, Aħdar/Isfar, Vjola, Roża, Griż, Kannella
STANDARDS	EN 50525-2-31,EN 60228 Flame Retardant skont IEC/EN 60332-1-2 Reżistenti UV

DIMENSJONIJIET

ŻONA TRANSVERSALI NOMINALI mm²

	DIJAMERU GLOBALI NOMINALI mm²	PIŻ NOMINALI kg/km
	DIJAMERU GLOBALI NOMINALI mm²	PIŻ NOMINALI kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

KONDUTTURI

SALIB NOMINALI TAQSIMAŻONA AL mm²	DIJAMERU MASSIM TAL-WAJERS FIL-KONDUTTUR mm	REŻISTENZA MASSIMA TA 'KONDUTUR F'20 grad ohms/km
SALIB NOMINALI TAQSIMAŻONA AL mm²	DIJAMERU MASSIM TAL-WAJERS FIL-KONDUTTUR mm	Wajers sempliċi
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

KARATTERISTIĊI ELETTRIĊI

SALIB NOMINALI ŻONA EZZJONALI mm²	METODU TA’ REFERENZA A (MAGĦLUQ FIL KONDUIT FIL-TERMALMENT ĦAJT insulazzjoni ETC) Amps		METODU TA' REFERENZA B (MAGĦLUQ FIL-KONDUT FIL-ĦAJT JEW FI TRUNKING ETC) Amps		METODU TA’ REFERENZA Ċ (CLIPPED DIRETT) Amps		METODU TA' REFERENZA F (F'ARJA ĦIELES JEW ONA TILAR TAL-CABLE IMPERFORATA ETC ORIZZONTALI JEW VERTIKALI ETC) Amps
							Tmiss			Spazjati minn dijametru wieħed
							Tmiss			2 Kejbils -Fażi Unika ACor DC jew 3 Kejbils Tliet-Fażi AC ċatta
	2 Kejbils Fażi Waħda- ACor DC	3 jew 4 Kejbils Tliet-Fażi AC	2 Kejbils Fażi Waħda- ACor DC	3 jew 4 Kejbils Tliet-Fażi AC	2 Kejbils Fażi Waħda- AC jew DC	3 jew 4Kejbils Tlieta-Fażi AC	2Cables SinglePhase AC jew DCċatt	3Cables Tliet-Fażi ACflat	3 Kejbils Tliet-Fażi ACtrefoil	Orizzontali	Vertikali
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

ĊERTIFIKAZZJONIJIET

single core cable for marshalling cabinets

PVC wire for marshalling cabinets

PAKKETT

Roll

Rukkell tal-plastik

Rukkell Żgħir tal-Injam

APPLIKAZZJONI

Panel tal-Kontroll Industrijali

Konnessjoni tal-Enerġija tal-Enerġija Rinnovabbli

Wiring tal-iswiċċbord

KAŻ

Aġġornament tal-Iswiċċbord tal-Ajruport ta 'Adelaide

Distribuzzjoni tal-Enerġija tal-Iswiċċbord Prinċipali Industrijali

Sostituzzjoni tal-Kejbil Flessibbli tal-Iswiċċbord Prinċipali

GĦALIEX AGĦŻELNA

30Snin ta' esperjenza
f'servizz ta' waqfa waħda-

Dongguan Greater Wire & Cable Co., Ltd. huwa manifattur professjonali tal-kejbils tal-inġinerija-grad fiċ-Ċina, li jforni soluzzjonijiet ta 'kejbils elettriċi ċċertifikati għal proġetti tal-bini, industrijali, tal-minjieri, tal-enerġija u tal-infrastruttura madwar id-dinja.

B'fabbrika ta '30,000 m², 30 linja ta' produzzjoni, inġiniera b'esperjenza, u tim strett ta 'kontroll tal-kwalità, nipprovdu prodotti tal-kejbil affidabbli, traċċabbli u konformi għal applikazzjonijiet ta' inġinerija internazzjonali. Il-prodotti tagħna huma appoġġjati minn ċertifikazzjonijiet inklużi SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS, u ISO.

Aħna impenjati għas-sigurtà, il-kwalità, it-trasparenza, u sħubija fit-tul-. Mill-ispezzjoni tal-materja prima għall-ittestjar tal-prodott lest, kull lott huwa kkontrollat bir-reqqa biex jiżgura prestazzjoni stabbli u użu affidabbli tal-proġett.

Akbar Cable - Kwalità Ċċertifikata. Provvista affidabbli. Valur tal-Inġinerija.

15K

Proġetti Lesti

150+

persunal professjonali

15K

klijenti kuntenti

92+

premjijiet u ċertifikati

TAGĦMIR TAL-PJANTI

ĊERTIFIKAZZJONIJIET GLOBALI

distribution boards internal wiring cable

RITRATTI TAL-KLIJENT

flexible cable for distribution boards

TRASPORT INTERNAZZJONALI

Merkanzija bil-Baħar

Noffru soluzzjonijiet affidabbli ta' merkanzija bil-baħar għal-ordnijiet ta' volum kbir. L-oġġetti tiegħek huma ppakkjati b'mod sikur u mibgħuta f'kontejners, li jiżguraw kunsinna kost-effettiva lejn portijiet madwar id-dinja.

Merkanzija bl-Ajru

Għal konsenja aktar mgħaġġla, is-servizz tal-merkanzija bl-ajru tagħna jiżgura li l-prodotti tiegħek jilħqu destinazzjonijiet internazzjonali malajr, b'immaniġġjar bir-reqqa u traċċar sħiħ tul it-triq.

Internazzjonali Express

Għandek bżonn vjeġġi urġenti? Is-servizz espress internazzjonali tagħna jagħti ordnijiet żgħar sa medji b'mod effiċjenti, billi jipprovdi servizz bieb-per-bieb b'intraċċar-ħin reali għas-serħan tal-moħħ.

single core wire for distribution boards

SIEĦEB KOOPERATIV

Qegħdin infittxu sieħeb kooperattiv biex jespandu n-negozju tagħna.

PVC flexible wire for distribution boards

power distribution panels internal wiring cable

flexible cable for power distribution panels

single core wire for power distribution panels

PVC flexible wire for power distribution panels

electrical distribution cabinets panel wire

electrical distribution cabinets internal wiring cable

flexible cable for electrical distribution cabinets

single core wire for electrical distribution cabinets

Kif Tikkoopera magħna?

Sempliċement aqsam ir-rekwiżiti tiegħek, tirċievi s-soluzzjoni professjonali tagħna, tikkonferma kampjuni, u tgawdi produzzjoni veloċi u affidabbli u kunsinna madwar id-dinja - li taħdem magħna hija daqshekk faċli.

L-indirizz tagħna

Bini 2, Nru. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Provinċja ta 'Guangdong, Ċina

Numru tat-Telefon

+86 136 6257 9592

+86 135 1078 4550

E-posta elettronika

manager01@greaterwire.com

PVC flexible wire for electrical distribution cabinets

FAQ

H07V-K huwa adattat għal postijiet imxarrba?

Standard H07V-K m'għandux jiġi ttrattat awtomatikament bħalawajer tal-pannell tal-post imxarrab. Jekk ir-rotta tista' tkun mgħarrqa, mgħaddsa jew esposta għal umdità persistenti, speċifika kostruzzjoni ddisinjata u ċċertifikata għal dak l-ambjent. GERITEL WIRE jista 'jirrevedi t-tpinġija tax-xerrej, id-dazju taċ-ċirkwit u s-suq fil-mira qabel il-kwotazzjoni, u jgħin biex jipprevjeni nuqqas ta' qbil tal-mudell qabel il-produzzjoni.

Jista' jiġi installat H07V-K taħt il-ġibs?

H07V-K jista 'jintuża bħala taħt wajer tal-kondjuwit tal-ġibs fejn il-konduttur ikun installat f'sistema ta' kondjuwit magħluqa adattata u r-regoli lokali jippermettu dan. L-insulazzjoni m'għandhiex tkun esposta direttament għal ħsara mekkanika waqt ix-xogħol tal-bini. Għal proġetti OEM, GERITEL WIRE jista 'jikkoordina skedi tal-kulur, immarkar tal-prodott, ippakkjar tar-rukkell jew kaxxa u dokumentazzjoni tal-esportazzjoni madwar l-ispeċifikazzjoni finali miftiehma.

Jista' jintuża H07V-K f'soqfa foloz?

Xi fornituri jelenkaw H07V-K għal wajers tas-saqaf falz-protetti, iżda l-għażla tal-kejbil tal-wajers tas-saqaf falz xorta trid issegwi l-klassifikazzjoni tan-nar, ir-rekwiżiti tal-kompartiment u r-regoli lokali tal-bini. Bini pubbliku jista' jeħtieġ alternattiva LSZH. GERITEL WIRE jappoġġja kjarifika teknika u konferma tal-kampjun, li hija utli meta bennej tal-pannelli jeħtieġ li jivverifika l-istrippjar, ir-rotot jew il-kompatibilità tat-terminal qabel ordni bl-ingrossa.

X'għandi niċċekkja meta niġbed H07V-K minn tul ta' kondjuwit twil?

Għal kejbil tal-wajers tal-kondjuwit flessibbli twil, iċċekkja l-mili tal-kondjuwit, l-għadd tal-liwja, it-tensjoni tal-ġbid, il-kompatibilità tal-lubrikazzjoni, it-temperatura ambjentali u l-waqgħa tal-vultaġġ. Forza ta 'ġbid eċċessiva tista' tiġġebbed il-fergħat jew tagħmel ħsara lill-insulazzjoni tal-PVC anke meta l-konduttur iħossu flessibbli. Għad-distributuri, GERITEL WIRE jista 'jippjana provvista ripetuta bil-kulur u l-format tal-ippakkjar sabiex l-istokk tal-maħżen ikun aktar faċli biex jiġi mmaniġġjat f'applikazzjonijiet differenti tal-klijenti.
