flexible panel wire for motor starters

PRODOTT REAL SHOT

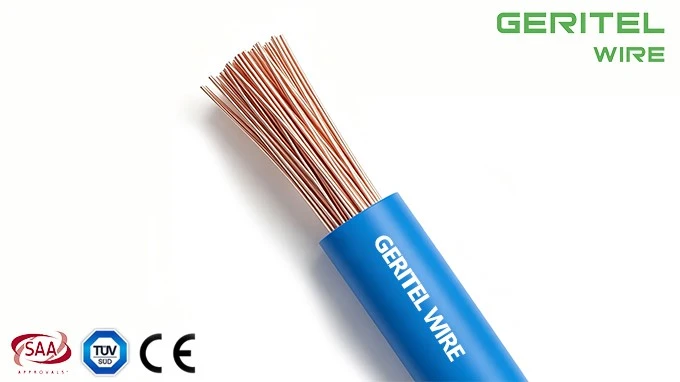

internal wiring cable for motor starters

kejbil intern tal-iswiċċbord flessibbli b'Insulazzjoni Flessibbli tar-Ram u tal-PVC

Din il-lista hija miktuba għall-bennejja tal-iswiċċbords u d-distributuri tal-elettriku. H05V-K jgħaqqad ir-ram stranded tal-Klassi 5 ma' insulazzjoni tal-PVC f'format kompatt ta'-qalba waħda adattata għal switchboards u assemblaġġi ta' distribuzzjoni elettrika interna protetti. Fittex frażijiet bħalH05V-K wiring tal-iswiċċbord, wajer tal-bord tal-pannell u kejbil tar-ram flessibbli 300/500V huma inklużi b'mod naturali minħabba li l-klijenti jużaw lingwaġġ ta 'katalgu differenti. id-disinn tal-qalba waħda-huwa adattat tajjeb għal kanali tal-wajers organizzati u ċirkwiti terminali identifikati. Id-daqs, il-kulur u l-kundizzjonijiet ta 'installazzjoni għandhom jiġu kkonfermati qabel ma tordna. GERITEL WIRE jista 'jallinja d-dettalji tal-kulur, l-istampar u l-ippakkjar mal-ħtiġijiet ta' produzzjoni ripetuti.

SPEĊIFIKAZZJONIJIET TAL-PRODOTT

single core flexible wire for motor starters

Applikazzjonijiet

Wiring tal-pannelli tal-PVC għall-użu fil-pannelli tal-kontroll tal-iswiċċ, tar-relay u tal-istrumentazzjoni ta 'switchgear tal-enerġija u għal skopijiet bħal konnetturi interni f'tagħmir tar-rettifikatur, starters tal-muturi u kontrolluri.

SPEĊIFIKAZZJONIJIET
Klassifikazzjoni tal-Vultaġġ Uo/U	H05V-K:300/500V H07V-K:450/750V
Klassifikazzjoni tat-Temperatura	Fiss: -30 grad sa +70 grad Flessi: -5 grad sa +70 grad
Raġġ tal-Liwi Minimu	Fiss: 6 x dijametru ġenerali
Konduttur	Konduttur flessibbli tar-ram tal-Klassi 5
Insulazzjoni	PVC (Polyvinyl Chloride)
Kulur ta 'Insulazzjoni	Aħmar, Iswed, Blu, Oranġjo, Isfar, Abjad, Aħdar/Isfar, Vjola, Roża, Griż, Kannella
STANDARDS	EN 50525-2-31,EN 60228 Flame Retardant skont IEC/EN 60332-1-2 Reżistenti UV

DIMENSJONIJIET

ŻONA TRANSVERSALI NOMINALI mm²

	DIJAMERU GLOBALI NOMINALI mm²	PIŻ NOMINALI kg/km
	DIJAMERU GLOBALI NOMINALI mm²	PIŻ NOMINALI kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

KONDUTTURI

SALIB NOMINALI TAQSIMAŻONA AL mm²	DIJAMERU MASSIM TAL-WAJERS FIL-KONDUTTUR mm	REŻISTENZA MASSIMA TA 'KONDUTUR F'20 grad ohms/km
SALIB NOMINALI TAQSIMAŻONA AL mm²	DIJAMERU MASSIM TAL-WAJERS FIL-KONDUTTUR mm	Wajers sempliċi
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

KARATTERISTIĊI ELETTRIĊI

SALIB NOMINALI ŻONA EZZJONALI mm²	METODU TA’ REFERENZA A (MAGĦLUQ FIL KONDUIT FIL-TERMALMENT ĦAJT insulazzjoni ETC) Amps		METODU TA' REFERENZA B (MAGĦLUQ FIL-KONDUT FIL-ĦAJT JEW FI TRUNKING ETC) Amps		METODU TA’ REFERENZA Ċ (CLIPPED DIRETT) Amps		METODU TA' REFERENZA F (F'ARJA ĦIELES JEW ONA TILAR TAL-CABLE IMPERFORATA ETC ORIZZONTALI JEW VERTIKALI ETC) Amps
							Tmiss			Spazjati minn dijametru wieħed
							Tmiss			2 Kejbils -Fażi Unika ACor DC jew 3 Kejbils Tliet Fażi AC ċatt
	2 Kejbils Fażi Waħda- ACor DC	3 jew 4 Kejbils Tliet-Fażi AC	2 Kejbils Fażi Waħda- ACor DC	3 jew 4 Kejbils Tliet-Fażi AC	2 Kejbils Fażi Waħda- AC jew DC	3 jew 4Kejbils Tlieta-Fażi AC	2Cables SinglePhase AC jew DCċatt	3Cables Tliet-Fażi ACflat	3 Kejbils Tliet-Fażi ACtrefoil	Orizzontali	Vertikali
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

ĊERTIFIKAZZJONIJIET

H05V-K wire for motor controllers

H05V-K cable for motor controllers

PAKKETT

Roll

Rukkell tal-plastik

Rukkell Żgħir tal-Injam

APPLIKAZZJONI

Panel tal-Kontroll Industrijali

Class 5 copper wire for motor controllers

Konnessjoni tal-Enerġija tal-Enerġija Rinnovabbli

Wiring tal-iswiċċbord

KAŻ

Aġġornament tal-Iswiċċbord tal-Ajruport ta 'Adelaide

internal wiring cable for motor controllers

Distribuzzjoni tal-Enerġija tal-Iswiċċbord Prinċipali Industrijali

single core flexible wire for motor controllers

Sostituzzjoni tal-Kejbil Flessibbli tal-Iswiċċbord Prinċipali
