300/500V wire for relay boards

PRODOTT REAL SHOT

single core flexible wire for relay boards

H05V-K cable for instrumentation panels

Agħżel H05V-K wiring intern tal-iswitchgear għal Konnessjonijiet tar-Ram Flessibbli tal-Klassi 5

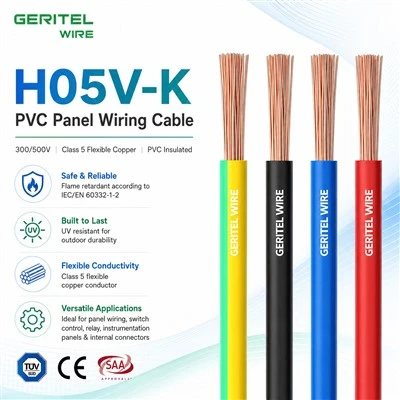

Għal manifatturi ta 'switchgear u ħwienet tal-pannelli, il-klassi tal-kondutturi, il-vultaġġ u l-immaniġġjar tal-installazzjoni huma punti ewlenin ta' xiri. H05V-K huwa wajer tar-ram 300/500V Klassi 5 b'insulazzjoni tal-PVC għal wajers interni protetti ta 'switchgear u assemblaġġi ta' pannelli relatati. Din il-paġna taqbad tfittxijiet preċiżi inkluż wajer tal-iswiċċbord flessibbli, wajer tal-pannelli tal-Klassi 5 uWajer tal-iswiċċ tal-PVC iżolat. il-prodott huwa maħsub għal wajers protetti interni/fissi aktar milli alimentatriċi espost jew dazju tal-kejbil tal-enerġija-. Il-konferma teknika għandha tippreċedi l-produzzjoni sabiex id-daqs, il-kulur u l-kostruzzjoni speċifikati jaqblu mal-proġett. GERITEL WIRE jappoġġja kontrolli ta 'speċifikazzjoni, immarkar OEM u ippakkjar prattiku għall-esportazzjoni.

SPEĊIFIKAZZJONIJIET TAL-PRODOTT

PVC insulated wire for instrumentation panels

Applikazzjonijiet

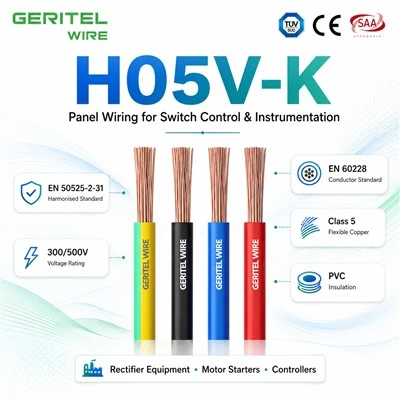

Wiring tal-pannelli tal-PVC għall-użu fil-pannelli tal-kontroll tal-iswiċċ, tar-relay u tal-istrumentazzjoni ta 'switchgear tal-enerġija u għal skopijiet bħal konnetturi interni f'tagħmir tar-rettifikatur, starters tal-muturi u kontrolluri.

SPEĊIFIKAZZJONIJIET
Klassifikazzjoni tal-Vultaġġ Uo/U	H05V-K:300/500V H07V-K:450/750V
Klassifikazzjoni tat-Temperatura	Fiss: -30 grad sa +70 grad Flessi: -5 grad sa +70 grad
Raġġ tal-Liwi Minimu	Fiss: 6 x dijametru ġenerali
Konduttur	Konduttur flessibbli tar-ram tal-Klassi 5
Insulazzjoni	PVC (Polyvinyl Chloride)
Kulur ta 'Insulazzjoni	Aħmar, Iswed, Blu, Oranġjo, Isfar, Abjad, Aħdar/Isfar, Vjola, Roża, Griż, Kannella
STANDARDS	EN 50525-2-31,EN 60228 Flame Retardant skont IEC/EN 60332-1-2 Reżistenti UV

DIMENSJONIJIET

ŻONA TRANSVERSALI NOMINALI mm²

	DIJAMERU GLOBALI NOMINALI mm²	PIŻ NOMINALI kg/km
	DIJAMERU GLOBALI NOMINALI mm²	PIŻ NOMINALI kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

KONDUTTURI

SALIB NOMINALI TAQSIMAŻONA AL mm²	DIJAMERU MASSIM TAL-WAJERS FIL-KONDUTTUR mm	REŻISTENZA MASSIMA TA 'KONDUTUR F'20 grad ohms/km
SALIB NOMINALI TAQSIMAŻONA AL mm²	DIJAMERU MASSIM TAL-WAJERS FIL-KONDUTTUR mm	Wajers sempliċi
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

KARATTERISTIĊI ELETTRIĊI

SALIB NOMINALI ŻONA EZZJONALI mm²	METODU TA’ REFERENZA A (MAGĦLUQ FIL KONDUIT FIL-TERMALMENT ĦAJT insulazzjoni ETC) Amps		METODU TA' REFERENZA B (MAGĦLUQ FIL-KONDUT FIL-ĦAJT JEW FI TRUNKING ETC) Amps		METODU TA’ REFERENZA Ċ (CLIPPED DIRETT) Amps		METODU TA' REFERENZA F (F'ARJA ĦIELES JEW ONA TILAR TAL-CABLE IMPERFORATA ETC ORIZZONTALI JEW VERTIKALI ETC) Amps
							Tmiss			Spazjati minn dijametru wieħed
							Tmiss			2 Kejbils -Fażi Unika ACor DC jew 3 Kejbils Tliet Fażi AC ċatt
	2 Kejbils Fażi Waħda- ACor DC	3 jew 4 Kejbils Tliet-Fażi AC	2 Kejbils Fażi Waħda- ACor DC	3 jew 4 Kejbils Tliet-Fażi AC	2 Kejbils Fażi Waħda- AC jew DC	3 jew 4Kejbils Tlieta-Fażi AC	2Cables SinglePhase AC jew DCċatt	3Cables Tliet-Fażi ACflat	3 Kejbils Tliet-Fażi ACtrefoil	Orizzontali	Vertikali
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

ĊERTIFIKAZZJONIJIET

flexible panel wire for instrumentation panels

Class 5 copper wire for instrumentation panels

PAKKETT

Roll

300/500V wire for instrumentation panels

Rukkell tal-plastik

internal wiring cable for instrumentation panels

Rukkell Żgħir tal-Injam

APPLIKAZZJONI

Panel tal-Kontroll Industrijali

single core flexible wire for instrumentation panels

Konnessjoni tal-Enerġija tal-Enerġija Rinnovabbli

Wiring tal-iswiċċbord

KAŻ

Aġġornament tal-Iswiċċbord tal-Ajruport ta 'Adelaide

Distribuzzjoni tal-Enerġija tal-Iswiċċbord Prinċipali Industrijali

flexible panel wire for distribution boards

Sostituzzjoni tal-Kejbil Flessibbli tal-Iswiċċbord Prinċipali

GĦALIEX AGĦŻELNA

30Snin ta' esperjenza
f'servizz ta' waqfa waħda-

Dongguan Greater Wire & Cable Co., Ltd. huwa manifattur professjonali tal-kejbils tal-inġinerija-grad fiċ-Ċina, li jforni soluzzjonijiet ta 'kejbils elettriċi ċċertifikati għal proġetti tal-bini, industrijali, tal-minjieri, tal-enerġija u tal-infrastruttura madwar id-dinja.

B'fabbrika ta '30,000 m², 30 linja ta' produzzjoni, inġiniera b'esperjenza, u tim strett ta 'kontroll tal-kwalità, nipprovdu prodotti tal-kejbil affidabbli, traċċabbli u konformi għal applikazzjonijiet ta' inġinerija internazzjonali. Il-prodotti tagħna huma appoġġjati minn ċertifikazzjonijiet inklużi SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS, u ISO.

Aħna impenjati għas-sigurtà, il-kwalità, it-trasparenza, u sħubija fit-tul-. Mill-ispezzjoni tal-materja prima għall-ittestjar tal-prodott lest, kull lott huwa kkontrollat bir-reqqa biex jiżgura prestazzjoni stabbli u użu affidabbli tal-proġett.

Akbar Cable - Kwalità Ċċertifikata. Provvista affidabbli. Valur tal-Inġinerija.

PVC insulated wire for distribution boards

15K

Proġetti Lesti

150+

persunal professjonali

15K

klijenti kuntenti

92+

premjijiet u ċertifikati

TAGĦMIR TAL-PJANTI

Class 5 copper wire for distribution boards

single core flexible wire for distribution boards

internal wiring cable for distribution boards

ĊERTIFIKAZZJONIJIET GLOBALI

H05V-K wire for distribution cabinets

RITRATTI TAL-KLIJENT

H05V-K cable for distribution cabinets

TRASPORT INTERNAZZJONALI

Merkanzija bil-Baħar

Noffru soluzzjonijiet affidabbli ta' merkanzija bil-baħar għal-ordnijiet ta' volum kbir. L-oġġetti tiegħek huma ppakkjati b'mod sikur u mibgħuta f'kontejners, li jiżguraw kunsinna kost-effettiva lejn portijiet madwar id-dinja.

Merkanzija bl-Ajru

Għal konsenja aktar mgħaġġla, is-servizz tal-merkanzija bl-ajru tagħna jiżgura li l-prodotti tiegħek jilħqu destinazzjonijiet internazzjonali malajr, b'immaniġġjar bir-reqqa u traċċar sħiħ tul it-triq.

Internazzjonali Express

Għandek bżonn vjeġġi urġenti? Is-servizz espress internazzjonali tagħna jagħti ordnijiet żgħar sa medji b'mod effiċjenti, billi jipprovdi servizz bieb-per-bieb b'intraċċar-ħin reali għas-serħan tal-moħħ.

flexible panel wire for distribution cabinets

SIEĦEB KOOPERATIV

Qegħdin infittxu sieħeb kooperattiv biex jespandu n-negozju tagħna.

Class 5 copper wire for distribution cabinets

PVC insulated wire for distribution cabinets

internal wiring cable for distribution cabinets

single core flexible wire for distribution cabinets

flexible panel wire for electrical equipment internal wiring

single core flexible wire for relay panels

H05V-K wire for electrical equipment internal wiring

H05V-K cable for electrical equipment internal wiring

Kif Tikkoopera magħna?

Sempliċement aqsam ir-rekwiżiti tiegħek, tirċievi s-soluzzjoni professjonali tagħna, tikkonferma kampjuni, u tgawdi produzzjoni veloċi u affidabbli u kunsinna madwar id-dinja - li taħdem magħna hija daqshekk faċli.

L-indirizz tagħna

Bini 2, Nru. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Provinċja ta 'Guangdong, Ċina

Numru tat-Telefon

+86 136 6257 9592

+86 135 1078 4550

E-posta elettronika

manager01@greaterwire.com

PVC insulated wire for electrical equipment internal wiring

FAQ

0.75 mm² H05V-K huwa l-istess bħal 18 AWG?

Għall-wajers OEM, l-aktar approċċ sikur huwa li tqabbel it-tip tal-kejbil maċ-ċirkwit attwali aktar milli tagħżel bil-kulur jew il-flessibilità biss. It-terminu ta 'tfittxija rilevanti huwa wajer flessibbli ta' 0.75 mm². 0.75 mm² huwa qrib il-medda 18 AWG, iżda l-erja attwali tal-konduttur u r-reżistenza mhumiex identiċi. Żomm l-ispeċifikazzjoni f'mm² meta d-disinn tat-tagħmir jitlob kejbil Ewropew armonizzat. Id-distributuri u x-xerrejja tal-OEM jistgħu jitolbu lil GERITEL WIRE biex jallinjaw l-informazzjoni dwar il-kwantità tal-ippakkjar u t-tikketta mar-rekwiżiti tal-ħażna jew tal-assemblaġġ.

X'inhu d-dijametru ta' barra ta' 0.5 mm² H05V-K?

Il-prodott jista' jkun tajjeb, sakemm il-vultaġġ, is-sezzjoni trasversali u l-kundizzjonijiet ta' installazzjoni protetti- huma korretti. It-terminu ta' tfittxija rilevanti huwa dijametru ta' 0.5 mm² H05V-K. Id-dijametru ta 'barra jvarja skont il-manifattur u d-disinn tal-insulazzjoni, għalhekk uża l-iskeda teknika eżatta aktar milli valur universali. Dan huwa importanti għall-kanali tal-kejbil, għodod għat-tqaxxir, glandoli u proċessar awtomatizzat. GERITEL WIRE jista' jappoġġja kontrolli minn qabel l-ordni għad-daqs tal-konduttur, il-kulur tal-insulazzjoni u l-applikazzjoni sabiex il-prodott ma jintużax barra mid-dmir intenzjonat tiegħu.

X'inhu d-dijametru ta' barra ta' 0.75 mm² H05V-K?

Ix-xerrejja għandhom jittrattaw din bħala mistoqsija ta 'għażla aktar milli talba ta' kummerċjalizzazzjoni iva/le. It-terminu ta' tfittxija rilevanti huwa0.75 mm² H05V-K dijametru. Id-dijametru lest huwa speċifiku għall-prodott-għalkemm is-sezzjoni trasversali tal-konduttur-hija standardizzata. Għal tagħmir ta 'qtugħ awtomatiku jew ta' xedd, itlob l-OD minimu/massimu attwali qabel ma tissettja l-għodda. Għal ordnijiet internazzjonali, GERITEL WIRE jista 'jħejji informazzjoni teknika u tal-ippakkjar meħtieġa għax-xiri, l-ispezzjoni u l-koordinazzjoni tal-ġarr.

X'inhu d-dijametru ta' barra ta' 1 mm² H05V-K?

Iva, meta l-kundizzjonijiet tal-installazzjoni jaqblu mad-disinn H05V-K. It-terminu ta' tfittxija rilevanti huwa dijametru ta' 1 mm² H05V-K. L-OD eżatt għandu jiġi mid-datasheet tal-fornitur minħabba li l-ħxuna tal-insulazzjoni u t-tolleranzi tal-manifattura jaffettwaw id-daqs lest. Tiddeduċix id-daqs tal-konduttur mid-dijametru ta' barra biss. GERITEL WIRE jista 'jikkonferma d-daqs mitlub, il-kulur, l-immarkar u d-dettalji tal-ippakkjar qabel il-produzzjoni sabiex l-ordni taqbel mat-tpinġija.
